SYMAP®ECO
Das SYMAP®ECO ist ein digitales Schutzrelais für Niederspannungssysteme. Durch die integrierten Schutzfunktionen und seine Fähigkeit als Mensch-Maschine-Schnittstelle ist es eine effiziente und kostengünstige Lösung für Generatoren und Notstromaggregate. Es ist ausgestattet mit drei leistungsstarken Prozessoren und bietet umfassende Schutzfunktionen für Generatoren. Die Schutzfunktionen können gleichzeitig ohne Einschränkung aktiviert und genutzt werden.
Das SYMAP®ECO ermöglicht die Aktivierung von bis zu drei Schaltelementen, wobei alle notwendigen Funktionen zur optimalen Verwaltung wie beispielsweise Anzeige, Steuerung und Blockierung eingeschlossen sind.
Um höchste Flexibilität bei der Inbetriebnahme sowie bei der späteren Nutzung zu gewährleisten, können sowohl die Digital- als auch die Analogausgänge über die SYMAP®ECO Steuerung an die Bedienelemente der Hauptschalttafel angeschlossen werden. Zusätzlich ist es möglich, dass das SYMAP®ECO Gerät und die Hauptsteuerung über das Modbus RTU Protokoll kommunizieren. Das SYMAP®ECO kann mit verschiedenen Motorkontrolleinheiten mit unterschiedlichen CAN Protokollen kommunizieren.
SYMAP®ECO verfügt über moderne Cyber Security Funktionen zum Schutz vor unbefugtem Zugriff und Manipulation. Sichere Kommunikationsschnittstellen und rollenbasierte Zugriffsrechte gewährleisten einen zuverlässigen und kontrollierten Betrieb.
Das SYMAP®ECO bietet drei Grundvorlagen. Der Benutzer sollte die Vorlage entsprechend der Topologie des Notstromversorgungssystems und der erforderlichen Funktionalität des Notstromaggregats auswählen.
Die Funktionalität von Binäreingängen, Binärausgängen und zahlreichen Alarmkanälen ist vordefiniert und vorprogrammiert. Das ermöglicht eine einfache Parametrierung der Nennwerte und Basisfunktionen.
Nachfolgend finden Sie eine kurze Übersicht über alle drei Vorlagen:
Basic 1
- Generatorschalter
- Generatorschutz
- Regelung der Generatorfrequenz und -spannung
- Hilfsspannungsüberwachung
- automatischer Start des Aggregats: „Startanforderung“
- manueller Start des Aggregats
- manuelle Steuerung des Generatorschalters
Basic 2
- Generator- und Netzschalter
- Parallelbetrieb mit dem Netz darf nicht länger als 100 ms dauern
- Generatorschutz
- Regelung der Generatorfrequenz und -spannung
- Überwachung der Hilfsspannung
- automatischer Start des Aggregats: „Inselbetrieb-Test“ und „Netzausfallerkennung“
- automatische Rückschaltung zur Netzversorgung: „Überlappung“ oder „über Lücke“
- manueller Start des Aggregats
- manuelle Steuerung des Generator- und des Netzschalters
Basic 3
- Generator-, Netz- und Lastbankschalter
- Netzparallelbetrieb nicht länger als 100 ms zulässig
- Generatorschutz
- Regelung der Generatorfrequenz und -spannung
- Hilfsspannungsüberwachung
- automatischer Start des Aggregats: „Inselbetrieb-Test“, „Netzausfallerkennung“ und „Lastbanktest“
- automatische Rückschaltung zur Netzversorgung: „Überlappung“ oder „über Lücke“
- manueller Start des Aggregats
- manuelle Steuerung des Generator- und des Netzschalters

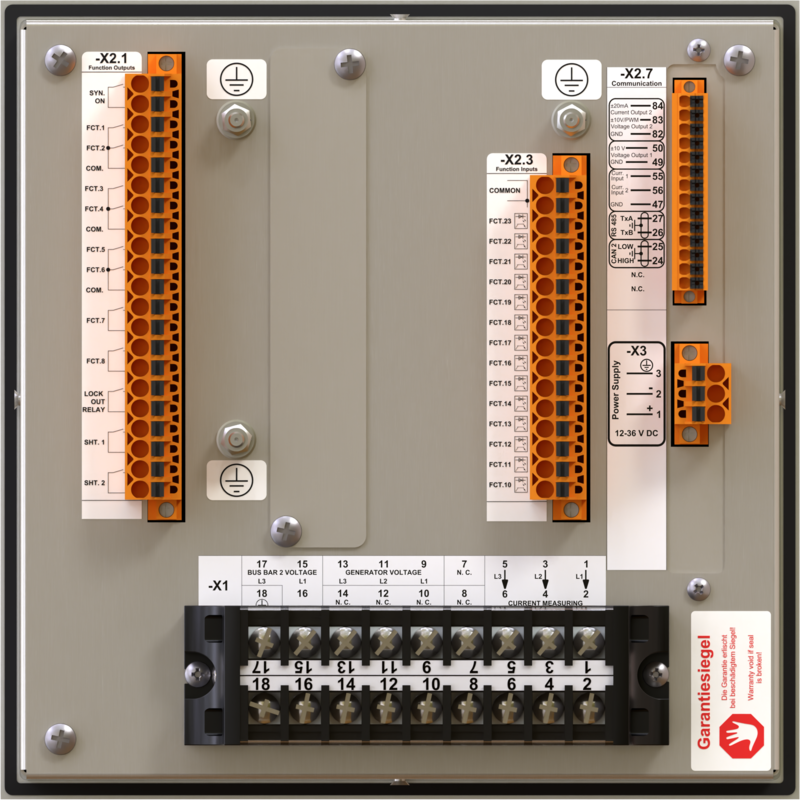

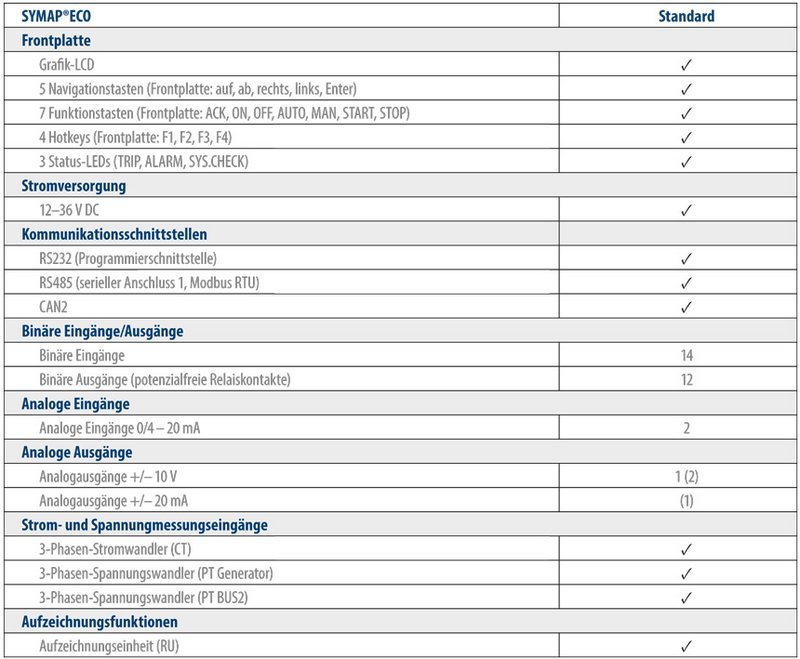

| SYMAP®ECO | Standard |
|---|---|

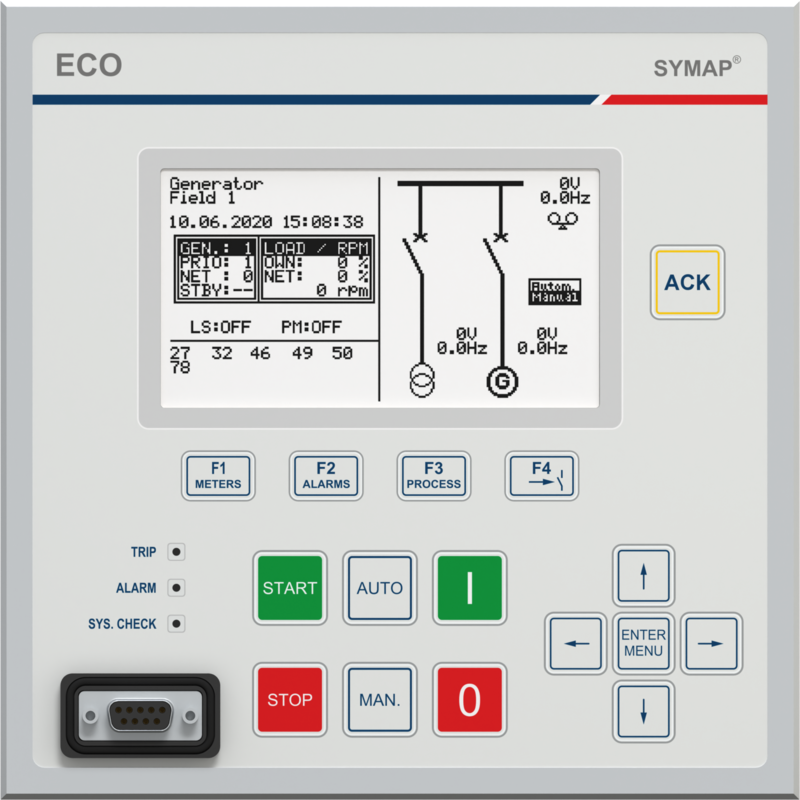

| Frontplatte | |
| Grafik-LCD | ✓ |
| 5 Navigationstasten (Frontplatte: auf, ab, rechts, links, Enter) | ✓ |
| 7 Funktionstasten (Frontplatte: ACK, ON, OFF, AUTO, MAN, START, STOP) | ✓ |
| 4 Hotkeys (Frontplatte: F1, F2, F3, F4) | ✓ |
| 3 Status-LEDs (TRIP, ALARM, SYS.CHECK) | ✓ |
| Stromversorgung | |
| 12–36 V DC | ✓ |
| Kommunikationsschnittstellen | |
| RS232 (Programmierschnittstelle) | ✓ |
| RS485 (serieller Anschluss 1, Modbus RTU) | ✓ |
| CAN2 | ✓ |
| Binäre Eingänge/Ausgänge | |
| Binäre Eingänge | 14 |
| Binäre Ausgänge (potenzialfreie Relaiskontakte) | 12 |
| Analoge Eingänge | |
| Analoge Eingänge 0/4–20 mA | 2 |
| Analoge Ausgänge | |
| Analogausgänge +/– 10 V | 1 (2) |
| Analogausgänge +/– 20 mA | (1) |
| Strom- und Spannungsmessungseingänge | |
| 3-Phasen-Stromwandler (CT) | ✓ |
| 3-Phasen-Spannungswandler (PT Generator) | ✓ |
| 3-Phasen-Spannungswandler (PT BUS2) | ✓ |
| Aufzeichnungsfunktionen | |
| Aufzeichnungseinheit (RU) | ✓ |

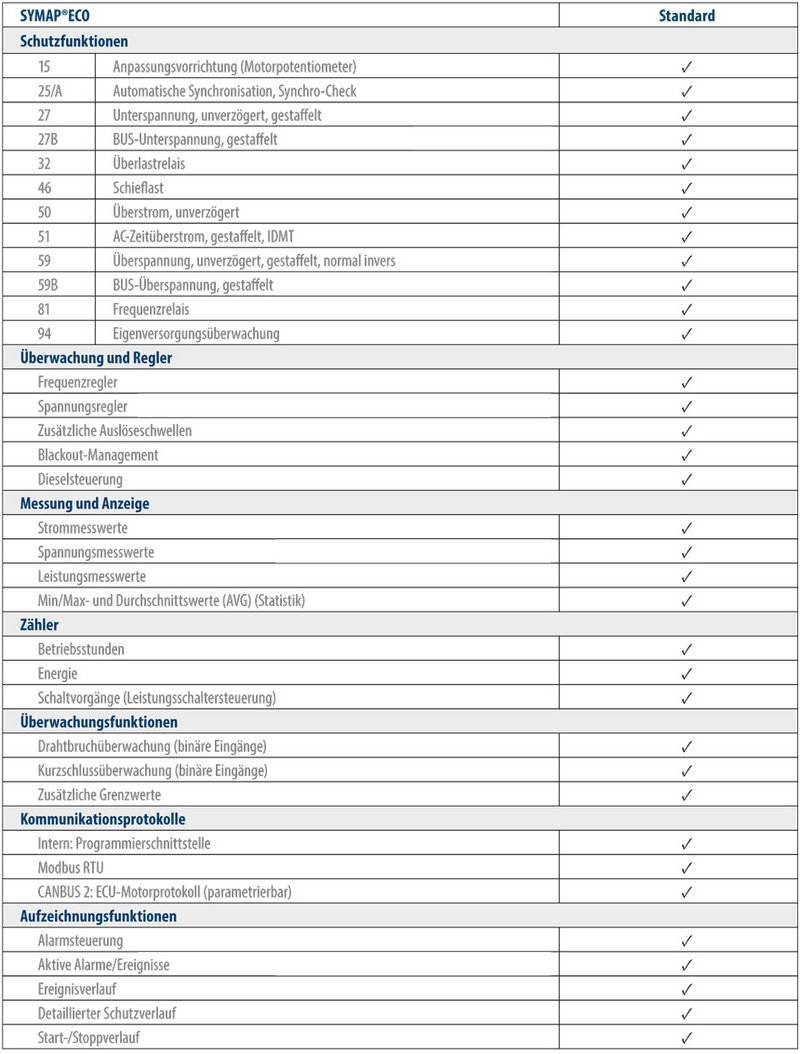

| SYMAP®ECO | Standard |
|---|---|
| Schutzfunktionen | |
| 15 Anpassungsvorrichtung (Motorpotentiometer) | ✓ |
| 25/A Automatische Synchronisation, Synchro-Check | ✓ |
| 27 Unterspannung, unverzögert, gestaffelt | ✓ |
| 27B BUS-Unterspannung, gestaffelt | ✓ |
| 32 Überlastrelais | ✓ |
| 46 Schieflast | ✓ |
| 50 Überstrom, unverzögert | ✓ |
| 51 AC-Zeitüberstrom, gestaffelt, IDMT | ✓ |
| 59 Überspannung, unverzögert, gestaffelt, normal invers | ✓ |
| 59B BUS-Überspannung, gestaffelt | ✓ |
| 81 Frequenzrelais | ✓ |
| 94 Eigenversorgungsüberwachung | ✓ |
| Überwachung und Regler | |
| Frequenzregler | ✓ |
| Spannungsregler | ✓ |
| Zusätzliche Auslöseschwellen | ✓ |
| Blackout-Management | ✓ |
| Dieselsteuerung | ✓ |
| Messung und Anzeige | |
| Strommesswerte | ✓ |
| Spannungsmesswerte | ✓ |
| Leistungsmesswerte | ✓ |
| Min/Max- und Durchschnittswerte (AVG) (Statistik) | ✓ |
| Zähler | |
| Betriebsstunden | ✓ |
| Energie | ✓ |
| Schaltvorgänge (Leistungsschaltersteuerung) | ✓ |
| Überwachungsfunktionen | |
| Drahtbruchüberwachung (binäre Eingänge) | ✓ |
| Kurzschlussüberwachung (binäre Eingänge) | ✓ |
| Zusätzliche Grenzwerte | ✓ |
| Kommunikationsprotokolle | |
| Intern: Programmierschnittstelle | ✓ |
| Modbus RTU | ✓ |
| CANBUS 2: ECU-Motorprotokoll (parametrierbar) | ✓ |
| Aufzeichnungsfunktionen | |
| Alarmsteuerung | ✓ |
| Aktive Alarme/Ereignisse | ✓ |
| Ereignisverlauf | ✓ |
| Detaillierter Schutzverlauf | ✓ |
| Start-/Stoppverlauf | ✓ |

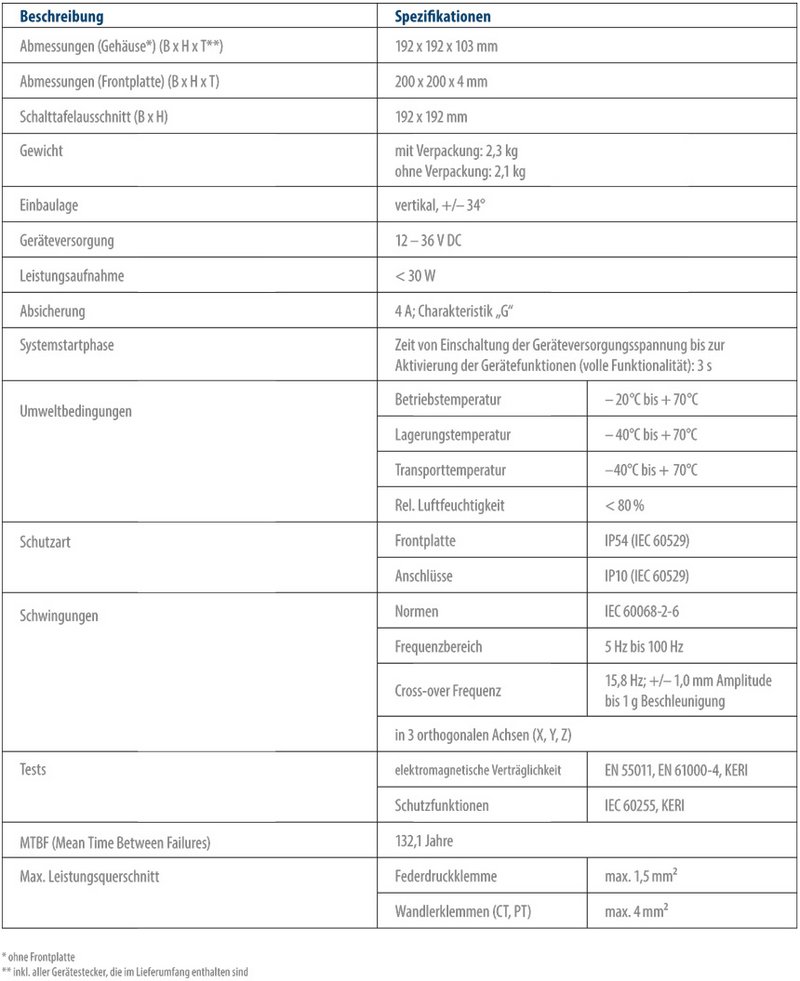

| Beschreibung | Spezifikationen | |
|---|---|---|
| Abmessungen (Gehäuse*) (B x H x T**) | 192 x 192 x 103 mm | |
| Abmessungen (Frontplatte) (B x H x T) | 200 x 200 x 4 mm | |
| Schalttafelausschnitt (B x H) | 192 x 192 mm | |
| Gewicht | mit Verpackung | 2,3 kg |
| ohne Verpackung | 2,1 kg | |
| Einbaulage | vertikal, +/– 34° | |
| Geräteversorgung | 12–36 V DC | |
| Leistungsaufnahme | < 30 W | |
| Absicherung | 4 A; Charakteristik „G“ | |
| Systemstartphase | Zeit von Einschaltung der Geräteversorgungsspannung bis zur Aktivierung der Gerätefunktionen (volle Funktionalität): 3 s | |
| Umweltbedingungen | Betriebstemperatur | –20 °C bis +70 °C |
| Lagerungstemperatur | –40 °C bis +70 °C | |
| Transporttemperatur | –40 °C bis +70 °C | |
| Rel. Luftfeuchtigkeit | < 80 % | |
| Schutzart | Frontplatte | IP54 (IEC 60529) |
| Anschlüsse | IP10 (IEC 60529) | |
| Schwingungen | Normen | IEC 60068-2-6 |
| Frequenzbereich | 5 Hz bis 100 Hz | |
| Cross-over Frequenz | 15,8 Hz; +/– 1,0 mm Amplitude, bis 1 g Beschleunigung in 3 orthogonalen Achsen (X, Y, Z) | |
| Tests | Elektromagnetische Verträglichkeit | EN 55011, EN 61000-4, KERI |
| Schutzfunktionen | IEC 60255, KERI | |
| MTBF (Mean Time Between Failures) | 132,1 Jahre | |
| Max. Leistungsquerschnitt | Federdruckklemme | max. 1,5 mm² |
| Wandlerklemmen (CT, PT) | max. 4 mm² | |
* ohne Frontplatte
** inkl. aller Gerätestecker, die im Lieferumfang enthalten sind
